DRV8871 H-Bridge DC모터제어 보드

제품개요

상품명 : DRV8871 H-Bridge DC모터 제어보드
가격    : 12,000원(VAT 및 택배비 포함)
배송    : 우체국 택배
판매처 : 씨나인시스
발송지 : 강원도 평창군 대화면
보드 크기 : 가로 40mm x 세로 35mm

기술사양

Parameter	Specification	Note
Main IC	TI DRV8871	Brushed DC Motor Driver
Operating Voltage	6.5V ~ 28V	Wide input range
Peak Current	3.6 A	Internal current sensing
Control Interface	PWM (IN1, IN2)	2-pin simple control
Protection	OTP, UVLO, OCP	Robust fault protection
Dimensions	40mm x 35mm	Compact PCB size

제품소개

DRV8871 Breakout Board는 TI사의 DRV8871 모터 드라이버 IC를 기반으로 제작된 소형 구동 모듈입니다.
DC 모터, 솔레노이드 밸브, 액추에이터 등 다양한 부하를 간단한 인터페이스로 안정적으로 제어할 수 있도록 설계되었습니다.

입력 신호(IN1, IN2)를 통해 정/역회전 및 ON/OFF 제어가 가능하며, 내부 전류 제한 기능과 보호회로(과전류, 과열 등)를 활용하여 별도의 복잡한 회로 없이도 안전한 구동 환경을 제공합니다.

컴팩트한 PCB 설계로 기존 시스템에 쉽게 적용할 수 있으며, 임베디드 제어보드(STM32 등)와의 연동에도 최적화되어 있습니다.

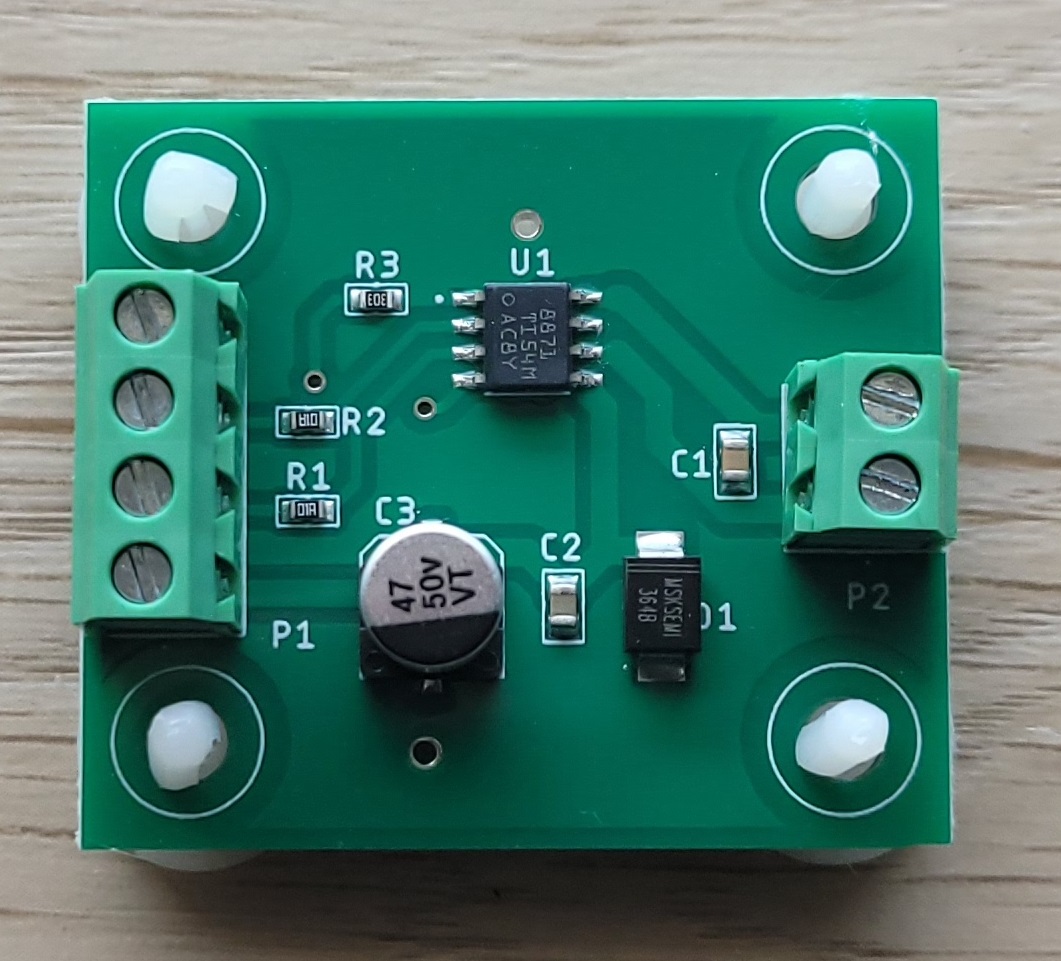

아래는 제품의 사진입니다.

이 제품은 제가 직접 제작하였습니다.
제작에 관한 전 과정은 제 블로그 글에 회로도와 같이 게제되어 있습니다. 참고 하시면 됩니다.
아래는 관련 URL 링크 입니다.

DRV8871 Breakout Board 제작

주요특징

• DRV8871 기반 단일 채널 모터 드라이버
• DC 모터 / 솔레노이드 구동 가능
• 간단한 2핀 제어 (IN1 / IN2)
• 최대 수 A급 전류 구동 (조건에 따라 상이)
• 과전류 / 과열 보호 내장
• 24V 시스템에 적합한 설계
• 소형 Breakout 형태로 손쉬운 적용

주문 및 결제방법

주문은 email로 하실 수 있습니다.
아래 email로 성함, 전화번호, 택배 주소지를 적어 보내 주시면 됩니다.
stonycho@naver.com

결제 방법등에 관해서는 메일로 회신 드리겠습니다.

세금계산서 발행 가능합니다.
반품이나 주문 취소 등에 관한 것은 일반적인 상거래 관행에 준하여 처리됩니다.
씨나인시스는 정상적으로 통신판매업으로 등록된 회사입니다.
